叶尖间隙测量系统
法国Thermocoax和Fogale公司联合为用户提供高温叶尖间隙测量系统。
FOGALE Nanotech成立于1983年，现在已经成为非接触式测量领域的领导者
通过与pretigious实验室及ONERA, SNECMA, TURBOMECA等行业领导者的合作，FOGALE开发出了新的特种测试技术，专门用于航空发动机健康状态监测，叶尖间隙测量和转子叶片振动控制。其中几项技术已获得国际专利
FOGALE公司的丰富经验与多学科的人员队伍的结合，为用户带来了标准的或定制的解决方案和高性能测量系统
- 静态标定，无需动态模拟
- 线损自动补偿，自动匹配电缆长度
- 高测量精度
查看更多
FOGALE Nanotech成立于1983年，现在已经成为非接触式测量领域的领导者
通过与pretigious实验室及ONERA, SNECMA, TURBOMECA等行业领导者的合作，FOGALE开发出了新的特种测试技术，专门用于航空发动机健康状态监测，叶尖间隙测量和转子叶片振动控制。其中几项技术已获得国际专利
FOGALE公司的丰富经验与多学科的人员队伍的结合，为用户带来了标准的或定制的解决方案和高性能测量系统
系统优点
- 1400℃非冷却传感器- 静态标定，无需动态模拟
- 线损自动补偿，自动匹配电缆长度
- 高测量精度
产品说明
每个电容传感器安装在发动机机匣内，通过高温电缆和柔性电缆（最长15米）与电容模块相连。专门开发的19”机箱可以最多容纳8个MC902 D-T-C电容模块和一个高速8通道同步模数转换（ADC）模块查看更多

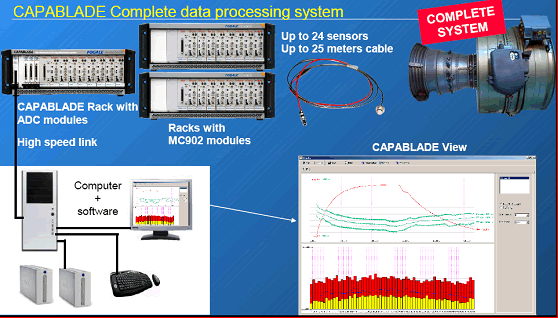

高温叶尖间隙测量系统
每个电容传感器安装在发动机机匣内，通过高温电缆和柔性电缆（最长15米）与电容模块相连。专门开发的19”机箱可以最多容纳8个MC902 D-T-C电容模块和一个高速8通道同步模数转换（ADC）模块
经过AD转换的数据通过光缆（最长30米）传送到计算机
一个用于发动机旋转同步信号采集的传感器可以连接到4U-19”数字化机箱上。
FOGALE高性能计算机对数据进行处理，实时记录数据（8小时记录时间），实时叶尖间隙显示和分析
作为可选，如果不需要ADC模块时，4U-19”机箱可以容纳12个MC902 D-T-C模块，在这种情况下，叶尖间隙的计算必须用每个MC902 D-T-C模块的BNC接口输出的信号（0－10V模拟输出）进行计算。
硬件：
- 电容式传感器及与电子模块相连的高温电缆（由法国热缆公司Thermocoax 提供）
- 一个4U-19”机箱（R902-4U-D8），可以容纳最多8个MC902 D-T-C电容模块和一个8通道同步模数转换（ADC）模块，光缆输出（最长30米）至计算机
- PC计算机，带可移动存储，大的LCD显示器，键盘和鼠标

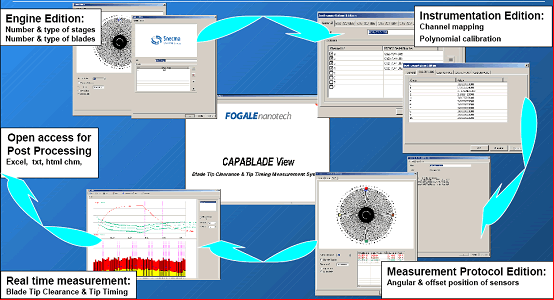

软件：
- 实时模块，用于将数据记录到存储器中，叶尖间隙计算，可视化
- 离线模块，用于数据读取，显示、处理和生成报告
- 可选模块，实时尖尖到达时刻计算，可视化和存储
