光纤温度传感器

http://www.chiralphotonics.com

HTS1000光导纤维超高温传感器可用于精确测量高达1000℃的高温。

工作原理

  该产品基于Chiral Photonics公司的手性光栅原理,制造过程是在光纤穿过一个很小的热区时将光纤进行缠绕编织,这样在传输光谱中形成明显的下降(波长偏移)。在手性光纤中偏移的光谱位置随温度变化而变化。因而它可以被用作温度传感器。
  查看更多

规格参数

  -温度范围:可达到1000℃
  -精度:1%
  -灵敏度:0.01nm/℃(标称)
  查看更多



HTS1000光导纤维超高温传感器 - 工作原理
  光纤传感器可用于精确测量高达1000℃的高温。
  该产品基于Chiral Photonics公司的手性光栅原理,制造过程是在光纤穿过一个很小的热区时将光纤进行缠绕编织,这样在传输光谱中形成明显的下降(波长偏移)。在手性光纤中偏移的光谱位置随温度变化而变化。因而它可以被用作温度传感器。
  温度测试在一个由计算机控制的高温炉内进行,由热电偶监控温度。采用Micron Optics光纤询问器对传感器进行监测,对传感器的长期温度稳定性和温度敏感性进行测试。试验温度从室温到1000℃循环。

  使用询问器缩短了定性和测试时间,并且提高了测量光谱偏移位置的精度。另外,该光谱偏移可以被实时追踪。
  可以将微镜片附在每一根手性光纤上,这样可能通过反射对他们进行定性,满足询问器的要求。我们发现温度每升高100℃,偏移光谱的波长向红色位移大约1.3nm。

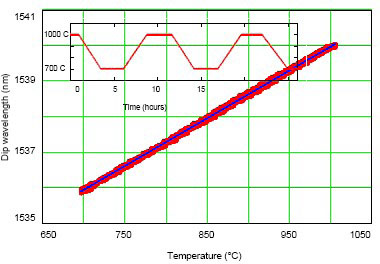

  数据表明手性光纤的传输光谱下降的波长与温度相关。24小时内温度从700℃到1000℃循环5次,温度保持时间为3小时。插图显示了温度的变化。从图中可以看到,手性光纤可以稳定地测量温度高达1000℃,且精确度优于=/-1% 。

HTS1000光导纤维超高温传感器 - 规格参数
-温度范围:可达到1000℃
-精度:1%
-灵敏度:0.01nm/℃(标称)

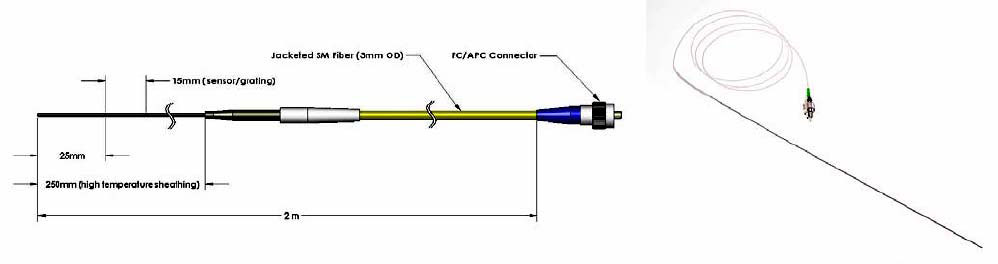

-探针(金属包层)长度:标准为300mm-其他长度可定制
-传感器/光栅长度:15mm-其他长度可定制
-传感器位置:距探针尖端25mm-其他配置可定制
-连接器类型:FC/APC-其他连接器可定制
