 　　Fylde成立于1964年普雷斯顿, 公司一直专注于模拟仪器的设计与制造。
　　我们的信号调理产品主要用于传感器与数据采集系统的连接。Fylde采用创新的低成本的解决方法对大多数传感器进行调理。多年来为航空和飞行器生产厂家提供顶尖质量的仪器。
　　我们独立于任何特定的传感器经销商，但我们的经验足以为您的应用推荐合适的传感器。
　　Fylde的标准仪器在教育组织、研究中心、工业领域（涵盖从燃气轮机到液压阀生产和测试）中同样有广泛应用。
　　Fylde的仪器持续不断地研究创新，并且Fylde自主的设计和制造能力可以保证对新产品的技术支持。
　　除了标准仪器，Fylde还可以帮助客户在产品配置、设计和产品中定制或半定制以符合ISO9000质量标准，并且一直与各领域的工程师合作力求在合理的价格内做到良好的预约设计。
　　至今，Fylde仍然在低噪音模拟设计保持领先。

产品应用：

- 应变（电桥传感器）：使用电阻电桥传感器测量应变
- 动态应变测量：使用恒流供电测量动态应变
- 压力、扭矩、负荷：使用电阻电桥传感器（比如称重传感器）测量压力、扭矩、负荷
- 加速度：使用压电（电荷源）传感器和ICP传感器测量加速度
- 振动：使用与跟踪滤波器连接的转速计传感器测量振动
- 频率：使用光学或电磁式拾波器测量频率
- 温度：使用热电阻或热电偶测量温度
- 位移（电容）：使用电容传感器测量非接触位移，如涡轮叶尖间隙测量
- 位移（LVDTs）：使用LVDTs测量接触位移
- 隔离放大器：隔离放大器或其他技术用于处理高压和中压共模信号

产品范围：

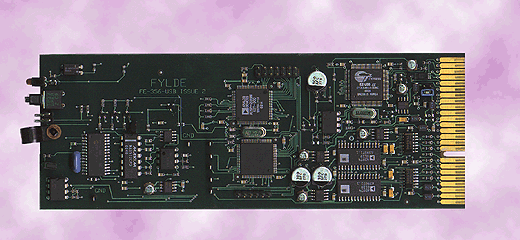

- USB：高性能即插即用USB数据采集可以通过Micro Analog2 系统实现
- Micro Analog 2：每通道低成本，模块系统保留了高性能用于多通道数据采集应用
- 蓝色面板系列：实验室环境模块，功能齐全，仪器包装可选择的范围很广
- 可编程系列：计算机控制的模块，可集成到自动测试中
- 振动监测：监测旋转机械和其它设备的速度和位移共振
- 1800系列：军用环境（飞行认证）模块，用于飞行测试或类似恶劣环境下的应用


----------------------------------------------------------------------------------------------------
　　使用象应变片这样的电阻电桥测量应变，需要可以提供下列功能的仪器。
　　- 完成桥路。当传感器构成电桥的一部分时（如1/4桥或1/2桥）需要此功能。
　　- 桥路供电。高度稳定的电压源是必需的，因为电压的波动会变成应变信号的波动。
　　- 一台精确的具备良好的共模抑制功能的差分放大器。
　　- 电桥平衡功能，用来保证在零应变时电桥差分信号为零。
　　- 电桥校准功能，使用已知电阻分流电桥的一臂，并提供相关的信号变化。
　　其它功能在某些应用中可能会用到（例如：自动调零、遥测、高带宽、低通滤波等）。
　　FE-366-TA是Micro Analog2模块，可以通过USB连接随意组成应变片数据采集系统。所有USB系统均带有免费的FYLDE MRDAQ软件，包括处理应变片参数给出微应变结果。同其它数据采集系统直接模拟连接可以取代USB连接方式。

电桥放大器

　　FE-579-TA：该电桥放大器性能高、操作简单，具有自动平衡功能。
　　FE-379-TA：该电桥放大器可以通过前面板手动控制全部特性。
　　FE-H379-TA：FE-379-TA是高带宽放大器，但有时也会需要这个超高带宽(500 kHz)的放大器。
　　FE-366-TA：当使用很多通道的应变片时，该模块可以提供低成本解决办法。调节使用板上的跳线而不是前面板。
　　FE-1810：该模块专门用于飞行测试，可以在最苛刻的环境下工作。
　　FE-759-TA：这个可编程模块应用于多通道系统，允许通过电脑远程控制应变测量。该模块为单通道模块，在19英寸系统内最多允许总共16个可编程通道。
　　FE-729-TA：该模块为双通道可编程模块，允许通过电脑远程控制32通道的应变测量。
----------------------------------------------------------------------------------------------------
　　多年来惠斯特电桥电路一直是应变片测量的中流砥柱，经常使用恒流操作。下面介绍了配置恒流的片供能的另一种方法，为动态应变测量提供了有利条件。
　　这一技术要求使用非常精确和稳定的恒定电流，仅仅通过两根电线与远程应变片连接。通过使用高输入阻抗和高共模抑制的交流耦合放大器，处理过的动态信号在同一个半导体处被还原。这一供能方式提供了很好的信噪比，同时综合了2线连接器的简单性，可以在1Hz－100KHz的范围进行精确地动态测量。不需要完整电桥，也不需要按惠斯特桥接电路的要求来平衡。

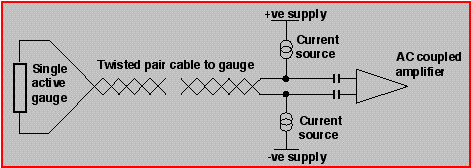

动态应变片放大器系统示意图

恒定电流系统工作原理

　　平衡的差分恒流电源被调整为5、10或20mA。由于任何噪音都会被放大，这一电源的精度和稳定性要求特别高。
　　放大器的输入电阻和电源的输出电阻被设计的足够高以避免负载应变片和由此引入的非线性特性。
　　由于电流是恒定的, 连接到应变片的线可以很长并且产生的电阻不会对标定有影响；也就是说，应变片两端的电压只取决于电流和自身电阻。
　　当应变片值发生动态变化时，会产生一个小的交流电压，放大器接收这个电压时可以不做任何衰减和放大。交流耦合放大器可以忽略输出中的代表输入的标准直流偏移。平衡的差分电源和高共模抑制的使用意味着应变片的电压可以上下浮动几V而不会影响放大器的输出信号。

标定

　　标准的分路标定方法不能用于交流耦合放大器，除非分流值可以在放大器频率范围内进行输入输出快速切换来进行动态标定。
　　对于1/4桥(单电阻元件)应变片, FE-537-SGA提供了另外一个选择的标定方法，即动态的加入一个精确的低电阻来直接模仿应变片的电阻变化。
　　幸运的是，使用这一类放大器和系统，标定可以非常顺利，原因如下：
　　1.应变片输出只取决于应变信号、应变片的衡量因素和应变片两端的电压。
　　应变片两端的电压
　　VG = I x RG
　　应变片产生的信号
　　s = VG x Strain x Gauge Factor
　　2. 放大器的增益很精确而且可以被标定。可靠性和稳定性高。
　　3. 电流相当精确。
　　应变片（包括电缆）两端的电压可以通过实地测量，等于：
　　VG + Vl = I x (RG + rl)
　　这里
　　RG = 应变片电阻
　　rl = 线路电阻
　　I = 恒定电流 (14.28mA)
　　Vl = 线路电阻通过电压
　　VG =应变片通过电压
　　倘若测量的返回的电压与电缆电阻大致相符，则用户可以确定标定是准确的。在应变测量前后都对返回的电压进行测量说明量表和电缆情况都正常。

FE-537-GA动态应变片放大器

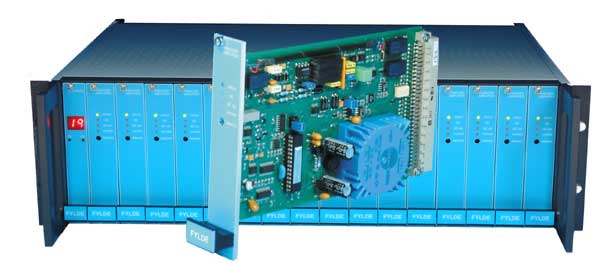

　　FE-537-SGA动态应变片放大器是Fylde蓝色面板系列中的标准模块。可以按照要求将一个或多个通道安装在一个机箱内。
　　放大器有以下几个主要部分组成：
　　1. 总电源或直流电源
　　2. 恒流应变片供电
　　3. 交流耦合低噪音放大器
　　4. 低通滤波器
　　5. 高通滤波器
　　6. 输出部分
　　7. 标定电路
　　8. 过载电路
　　因此该模块具备进行动态应变精确测量的所有必要元素，可以应用于完整电桥或部分电桥。
　　在蓝色面板模块项目下中可以找到简略和详细的数据。

FE-1823动态应变片放大器

　　FE-1823动态应变片放大器是FYLDE 1800系列中的标准模块。它为两个通道提供电压和放大，适用于恶劣环境，比如飞行测试。
----------------------------------------------------------------------------------------------------
　　使用象应变片这样的电阻电桥测量应变，需要可以提供下列功能的仪器。
　　- 完成桥路。当传感器构成电桥的一部分时（如1/4桥或1/2桥）需要此功能。
　　- 桥路供电。高度稳定的电压源是必需的，因为电压的波动会变成应变信号的波动。
　　- 一台精确的具备良好的共模抑制功能的差分放大器。
　　- 电桥平衡功能，用来保证在零应变时电桥差分信号为零。
　　- 电桥校准功能，使用已知电阻分流电桥的一臂，并提供相关的信号变化。
　　其它功能在某些应用中可能会用到（例如：自动调零、遥测、高带宽、低通滤波等）。
　　FE-366-TA是Micro Analog2模块，可以通过USB连接随意组成应变片数据采集系统。所有USB系统均带有免费的FYLDE MRDAQ软件，包括处理应变片参数给出微应变结果。同其它数据采集系统直接模拟连接可以取代USB连接方式。

电桥放大器

　　FE-579-TA：该电桥放大器性能高、操作简单，具有自动平衡功能。
　　FE-379-TA：该电桥放大器可以通过前面板手动控制全部特性。
　　FE-H379-TA：FE-379-TA是高带宽放大器，但有时也会需要这个超高带宽(500 kHz)的放大器。
　　FE-366-TA：当使用很多通道的应变片时，该模块可以提供低成本解决办法。调节使用板上的跳线而不是前面板。
　　FE-1810：该模块专门用于飞行测试，可以在最苛刻的环境下工作。
　　FE-759-TA：这个可编程模块应用于多通道系统，允许通过电脑远程控制应变测量。该模块为单通道模块，在19英寸系统内最多允许总共16个可编程通道。
　　FE-729-TA：该模块为双通道可编程模块，允许通过电脑远程控制32通道的应变测量。
----------------------------------------------------------------------------------------------------
　　电荷放大器被用作接口转换器，输出和机械刺激成比例的电荷水平。这种传感器称为压电式传感器，装置可以测量加速度、压力、外力和声音。近几年来，由于微电子技术的发展，这种传感器正以内置电荷电压转换的方式出现。这种装置一般用同一根将信号传导到接收仪器的（同轴）电缆来提供能量。电缆和接收器件花费很低，优势体现在技术方面，因此许多厂家提供一整套的基于恒流ICP原理的传感器。

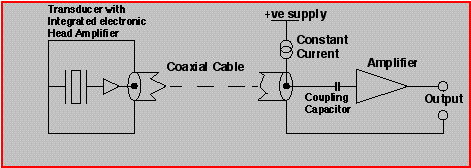

放大器系统示意图

　　接收放大器通过一条同轴电缆连接，同样包含为传感器器件供电的电源。由于信号在源头转换为电压，电缆的类型便不再是决定性的因素，低成本的电缆就可以代替通常电荷放大器应用的低噪音电缆。能量以恒定电流的方式由同一条电缆传输到传感器。反馈信号交流耦合到可以切断电源电流的接收放大器中。
　　由于电缆传输信号是以电压形式，并且接收放大器对电缆有高输入阻抗，所以长电缆可能由于对信号完整性损害较小而被采用，特别是当带宽要求合适时。

操作模式

　　传感器电子输出的电压偏置成约为电源电压的一半。电源通常为直流20-24V，所以偏置电平一般在直流10-12V左右。传感器产生的动态信号是和偏置电平叠加后产生峰值在几毫伏到几伏范围内的交流电压。偏置电平由接收放大器监控，检测传感器和电缆状态。
　　当可以使用交流耦合时，这项技术更适用于动态信号，虽然接收器件的直流性能适用于特定应用。

Fylde接收放大器

　　Fylde提供几种形式的接收放大器；所有都为传感器提供恒流供电、高阻抗放大器和可配置的低通滤波器。
　　另外，FE-430-ICP和FE-376-IP采用了独有的输入电路，可以抵抗传感器必须电气接地时对设备产生的干扰。
　　FE-376-IP是Micro Analog2模块，可通过USB与计算机连接形成加速度或振动数据采集系统。所有USB系统都带有免费的FYLDE MADAQ软件，包括生成采集数据的FFT光谱的信号处理。
　　蓝色面板系统 FE-430-ICP：通过LED监测偏置
　　Micro Analog2 FE-376-IP：低成本双通道卡
　　1800系列 FE-1817：高完整性双放大器，应用于飞行器或汽车

转换压电式传感器

　　许多应用仍保留标准压电式传感器是由于以下原因：
　　成本：比同等的集成电子类型要便宜
　　尺寸：比同等的集成电子类型体积要小
　　环境：通常可以经受住更高的操作温度
　　当需要使用这些传感器时，通常首选电荷放大器。然而，在使用内置或前置放大器时，仍会用到恒流技术。这些微型化的装置通常本身就是电荷放大器，通过配置在恒流电源下运行，通过预先标定从而精确地将皮库伦转换为毫伏。

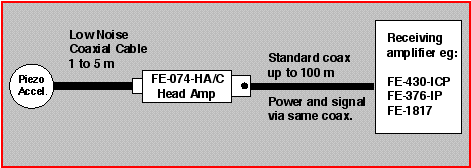

　　这样，传感器必需通过低噪音100%屏蔽的电荷放大器电缆与前置放大器连接，因此，为使价格划算和性能有效，电缆在可行范围内尽可能短。大多数安装时1米到5米电缆就足够了。内置放大器通常比较小，不需要专门的固定，可以挂在电缆束上。

　　需要重点注意的是，前置放大器的任一端都可以改变电缆类型，而且当前置放大器被给定精确的转换比率时，标定非常简单。例如，数值为1mV/pC和10mV/pC的转换比率可以保证无误差标定，重要的是允许放大器被随意更换或交换。

Fylde前置放大器

　　Fylde提供的恒流前置放大器类型有：
　　真实电荷放大器FE-074-HA/C：预标定1mV/pC或10mV/pC
　　被动电荷放大器FE-074-HA：高电荷水平时0.1mV/pC
　　缓冲放大器FE-665-DIC：单位增益低成本
　　这些内置放大器体积小、结实、使用方便。都在恒流电源下操作，可以将压电式传感器转为电压输出。

涉及电缆的注意事项

1 从传感器或前置放大器到接收放大器的电缆
　　传感器（内置放大器）或前置放大器可能会需要驱动100米或更长的电缆。在这种情况下有必要考虑驱动条件：
　　电缆电容，耦合装置输出端阻抗，形成一个低通滤波器，这个切断频率可能会排除用户关心的频率通过，对照公式：
　　　　Fc = 1/2piCR
　　这里
　　　　Fc = 低通切断频率
　　　　C = 电缆电容
　　　　R = R1 + R2 = 设备输出端阻抗和驱动限制*
　　*设备输出端阻抗（R1）通常被设计与预期的电缆类型的特有阻抗相匹配；一般为50-100欧姆。设备的电缆驱动能力受接收放大器提供的恒定电流的限制，并且由于只有一部分电流被用来驱动电缆，其余的电流被设备元件所消耗从而被进一步限制。该参数可由以下公式描述：
　　　　R2 = V / I 这里 V =信号峰值电压　I = 恒定电流（减少1.5mA）
　　因此，满意的配置性能取决于，
　　i)电缆长度
　　ii)信号的峰值电压
　　iii)关心的最高频率
　　iv)传感器或前置放大器的可用电流
　　v)传感器或前置放大器的输出端阻抗
　　例如，假设传感器由100米微型RG59同轴电缆连接，电缆电容为50pF/m。最大信号电压在5Vpk左右，电源电流为4mA。
　　　　R2=5/(4-1.5)mA=2Kohm
　　　　Fc=1/2pi x 5000pF x (50*+2k)ohm=15.5KHz
　　　　*设备输出端阻抗
　　峰值电压在超过75KHz可以通过，如果幅值不超过1V或更低。
　　当然，许多信号比较复杂，即使基波的频率相对较低，固有的谐波会将频率要求提高到基波的许多倍；好在，这时振幅会大幅减小。
2 连接压电式传感器和前置放大器的输入电缆
2.1 真实电荷前置放大器
　　有代表性的电荷放大器配置的特征之一就是可以使用很长的输入电缆而没有标定误差，唯一不好的是专用的输入电缆的成本。随着电缆长度增加，噪音性能会变差，不过一般情况下随着电缆长度增加仅为0.05pC/10m。
　　因此，带有电荷放大器输入部分的前置放大器在使用时，电缆长度对标定的影响很小或没有影响。
2.2 缓冲前置放大器
　　如果使用缓冲前置放大器应当注意。这些简单的装置是高阻抗电压缓冲器，输入电缆长度的改变会影响他们的标定。下面解释了这一现象的原因：

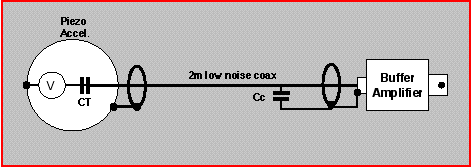

　　缓冲器类的装置运行基于如下事实，压电式传感器的等效电路可以被简化为与一个电容串联的发电机。传感器电容在几百pF到几千pF之间。
　　由于缓冲放大器对电压很敏感，对传感器的输出电荷要求并不严格，因此分压器基于传感器电容Ct与电缆电容Cc的比例。由于力学参数不同电缆电容也不同，一般为90pF/m。例如，
　　　　传感器电荷输出=31.6pc/g
　　　　传感器电容（Ct）=1000pF
　　　　电缆长度2米（Cc）=180pF
　　传感器的输出电压可以通过公式V = Q/C来计算，以上面为例：
　　　　V=31.6pc/1000pF
　　　　V=31.6mV/g
　　加上两米电缆时，缓冲放大器处电压（V）变为：
　　　　V= V x CT / (CT + Cc)
　　　　V= 31.6 x 1000 / 180
　　　　V= 26.8 mV / g
　　倘若通过与上面类似的计算来测定信号水平损失，这种降敏作用不是问题。但是，要注意的是，传感器生产商会认为他们的设备输出电压仅仅是第二重要的。同样，数据参数中如果给出传感器电容可能只是额定值。计算可以估计输出水平，为了最高的准确性，传感器和缓冲放大器应通过机械方法标定，如振动台。
　　由上面可知，改变电缆长度会改变输出电压，并且电缆仅可由长度、类型相似的同类产品来替换，以避免不得不重新计算或重新标定。
　　从积极的角度看，缓冲放大器成本低并且体积非常小，同样他们的简单造成了高可靠性。
2.3 被动的电荷放大器
　　当来自压电式传感器的电荷水平较高时，可能会用到被动的电荷放大器。
　　这些装置提供了一个大的接收电容，可以以最小误差接受场源电荷。
　　在这样的配置下，传感器电荷在传感器电容、电缆电容和放大器输入电容之间分配。由于放大器电容起主导作用，在放大器输入产生的电压（V）很大程度上取决于Ci。

V = Q / C 这里 C = Ct + Cc + Ci
　　当电荷水平高于10000pC时，这些放大器可以得到良好的利用；这样的电荷水平可以来自冲击测量或压力事件。
　　在彻底标定后，误差可能在传感器或电缆电容发生改变时存在，这些误差可以保持在很小，如同下面例子中解释的：
　　假设一个压力传感器输出15pC/psi，预期的最大压力为5000psi。传感器电容为1300pF；电缆长度2米1000pC/m，放大器输入电容为100nF。因此　
　　　　Ct=1300pF
　　　　Cc=200pF
　　　　Ci=100,000pF
　　放大器输入电压为 V=R/C=(15x5000pc)/101500pF=0.739v
　　传感器电容在1300pF到1500pF的变化或输入电缆的长度从2米到4米的变化时仅会产生0.2%的误差。
----------------------------------------------------------------------------------------------------

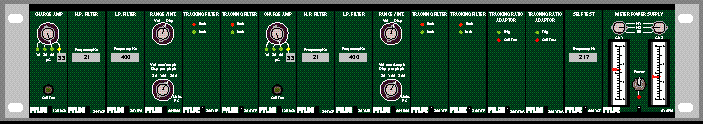

　　自上世纪70年代，Fylde便为航空发动机工业提供振动监测系统，我们现在的振动检测系列模块建立在成熟技术之上，这些技术应用于全球范围内的发动机地面测试设备。尽管在航空发动机应用中得到证明，通常旋转机械的振动特性可以通过适当位置的加速度计所采集的数据来进行监测。

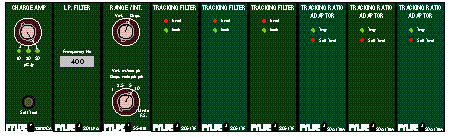

　　Fylde的振动检测器是模块化的，因此可以配置很大的系统，大多数系统具有以下一项或几项特征。
　　- 电荷放大器用来处理加速度计的输入信号
　　- 高通低通滤波器来选择需要监测的频率范围
　　- 将加速度积分转换为速度和位移
　　- 滤波器调到旋转频率中的特定谐波以拾取振动特征
　　- 系统指示，检测到特定阀值时报警
　　- 自检特性，模拟特定的加速度信号来进行自我标定和健康检查
----------------------------------------------------------------------------------------------------

　　一般称为频压转换，频率测量主要特点如下：
　　- 检测从光学或电磁拾波器或其他传感器输入的频率信号
　　- 噪声抑制（通常称为误触发）
　　- 对信号频率变化配置的反应速度（滤波）
　　- 测量精度（计时精度）

频压模块

　　FE-578-FV可由用户设定为任意满量程频率。FE-396-FV有许多跳线可选频率，频率范围为50Hz到20Hz。
　　FE-396-FV是Micro Analog2模块，可以通过USB连接做成频率数据采集系统。所有USB系统均带免费的FYLDE MRDAQ软件。
　　FE-578-FV：该单通道模块可以对输入频率的变化做出即时反应。该模块仅需输入频率一个波形就可产生输出电压。适用于10Hz到50Hz之间所有频率测量。
　　FE-396-FV：该模块是Micro Analog2类型双通道模块。它通过板上跳线来选择满量程频率和反应速度。该模块优点很多，包括低成本、精确度和反应速度等。
----------------------------------------------------------------------------------------------------

　　Fylde为使用热电偶和RTD（电阻温度装置）传感器测量温度提供模块化的仪器。
　　这些仪器可以产生与热电偶测得的温度成正比的电压，代表性的特征如下：
　　- 热电偶电压测量（热点相对于冷点）
　　- 局部温度测量（冷点）
　　- 修正热电偶电压以给出对应绝对温度的电压
　　- 线性化和热电偶绝对电压放大
　　- 缩放输出电压使之与温度成比例
　　Fylde的热电偶信号调理模块采用模拟计算技术来线性化，因此他们可以对输入信号的突然变化迅速作出反应。尽管它们适用于常规用途，这一特性让他们也可以被用于快速升温研究（例如，发动机燃烧室或爆炸装置）。

热电偶信号调理

　　FE-363-TCL仅可用于一个4温度范围的K型热电偶的线性化。FE-386-TC有许多跳线可选择温度范围，同样也只能用于K型热电偶的线性化。
　　FE-386-TC是Micro Analog2模块，可以通过USB连接形成温度数据采集系统。所有USB系统均带免费的FYLDE MRDAQ软件。
　　FE-363TCL：适用于K型热电偶的单通道模块，带有出厂设定温度范围。该模块带有外壳，用户可以指定输入接头类型。
　　FE-386-TC：适用于K型热电偶的双通道模块，带有跳线可选择温度范围。该模块为Micro Analog2模块，因此外壳必须符合带螺纹的热电偶接头CA-386-TC的尺寸。接头包含了冷点的温度传感器。

RTD（电阻温度装置）信号调理

　　RTD装置有非常精确的电阻-温度关系。如果你有一个Fylde FE-379-TA模块，可以用它来为RTD提供恒定电流，并且测量装置另一端的电压。
----------------------------------------------------------------------------------------------------

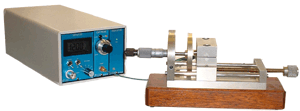

　　FE-419-CDT和FE-420-CD通过使用电容技术来测量位移。该方法靠电荷放大器电路的一种特殊配置并且通过使用同轴防护探头来进行测量。

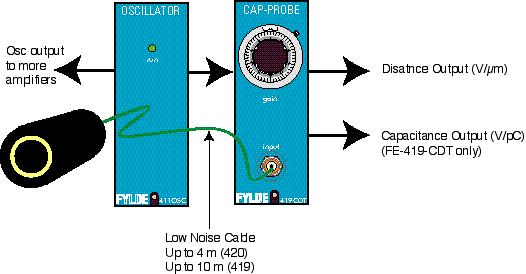

　　在电容测量系统中，这些放大器设计成和振荡器FE-411-OSC一起工作。一个振荡器最多可以为16通道放大器提供能量（图一显示的是单通道系统）。
　　专门设计并和100%防护的电缆连接的电容探头可以使系统产生和探头和接地导电目标之间距离成比例的电压信号。
　　电容探头通常带有防护圈，使得距离和系统输出电压之间的线性关系得以保持。当距离与输出电压的关系不是最重要的或者系统标定允许，可以通过牺牲防护区域来使用较小探头。
　　放大器根据距离特征输出线性电压。就FE-419-CDT而言，同样可以根据电容输出产生电压。

　　Fylde提供两种类型的放大器；两种都与FE-411-OSC同时使用。每类的放大器的技术都稍许不同，并且每种放大器都适用于特定的传感器范围和电缆。

FE-499-CDT

　　FE-499-CDT比较适合应用于探头反馈的电容大于0.2pF。较大的传感器产生较大的电容，因此FE-419-CDT在探头直径大于2mm时操作良好。探头直径为2mm时仍可以操作，但使用该探头测量时会比使用FE-420-CDT差10dB。从积极的角度来看，FE-419-CDT在电缆长度达到10m时仍可以运行，即使安装时使用的是三同轴电缆。该技术成熟且适应能力强，可以应用于直径2mm到几厘米的探头。
　　有比FE-419-CDT更加耐用的型号。使用IP65密封外壳的4通道放大器FE-486-OCAM，可以在恶劣环境下使用。

FE-420-CD

　　该放大器与小传感器一起使用时处于良好状态。电容上限是1pF，在接近0.5mm的范围内排除了使用8mm传感器的可能。使用该放大器时，指定带宽噪音会很低。除非输入电缆长度（最长4米）不允许，否则应选择2mm传感器。FE-420-CD可以与特殊型号的FE-411-OSC同时使用，频率为32KHz，测量结果带宽为12KHz。

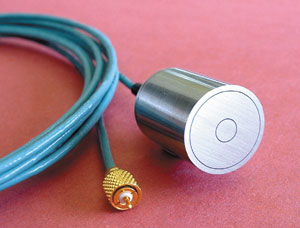

电容探头

　　Fylde提供的探头有3种尺寸；每一种的尺寸由它的中间电极的大小决定。中间电极的直径限制了传感器的操作范围。通常探头会在与中间电极直径相等的范围内给出一个线性输出：
　　　　2 mm 直径探头 线性范围2 mm 绝对范围4 mm (典型的)
　　　　4 mm 直径探头 线性范围4 mm 绝对范围 8 mm (典型的)
　　　　8 mm 直径探头 线性范围8 mm 绝对范围 16 mm (典型的)

传感器，电缆和接头

　　输入电缆必须是100%屏蔽的碳填充低噪音电缆。外层屏蔽不接地，仅与传感器护圈相连以保证放大器和传感器之间的完全屏蔽。使用微粒接头连接放大器前面板。在一些情况下，用户可能需要设计自己独有的传感器，Fylde公司可以帮助用户来进行设计，请与公司联系获取建议。

线性化

　　测量的线性化取决于传感器设计时的相关因素、测量范围和目标几何尺寸。在特定的操作条件下，满量程±1%的线性可以达到；因此配置为2mm满量程的放大器和探头线性化可以达到最高2mm距离时±20 μm。

动态注意事项

　　电容技术有吸引力的一点在于它在测量中可以提供很好的带宽。测量中典型的带宽设定为1KHz（上升时间为300μs），不过带宽也有可能达到12KHz（仅限于FE-420-CD）。
----------------------------------------------------------------------------------------------------

　　可以通过两个线圈的相对位置来测量位移的装置叫做LVDT（线性可变位移传感器）。这些装置一般都由附着于检测点的可动部分（通常是杆）和固定部分组成，每部分都有一个或多个线圈。
　　有些设备内置元件并需要稳定直流电压输入供电，可以提供相对友好的输出，通常是V/mm。
　　下面这些的模块适合与直流LVDT配合使用。

与直流LVDT配合使用的桥路放大器

　　FE-379-TA：该电桥放大器的整套特性都可以在面板的手工操作来实现
　　FE-366-TA：当使用多通道的直流LVDT时，该模块可以提供经济的解决办法。通常使用板上跳线控制而不是前面板控制。
　　一些LVDT没有内置电路，必须通过固定线圈和移动线圈耦合后的变化（交流）电压来供能。耦合的强度与两个线圈的相对位移成比例。特殊模块载波放大器用来对这种信号进行调理。

载波放大器

　　FE-346-CA：双通道模块，带有板上跳线用来设置增益。前缘控制调整均衡和增益。所有通道共享一个3KHz振荡器。
　　FE-366-TA桥路放大器和FE-346-CA载波放大器单元是Micro Analog2模块，可以通过USB连接形成位移数据采集系统。所有USB系统均附免费的Fylde MADAQ软件。
----------------------------------------------------------------------------------------------------


　　隔离放大器是用来在物理隔离时测量测试点和产生待测电压的终端之间的电压。
　　隔离放大器一般用于以下情况。
　　- 被测终端是危险的活跃终端
　　- 被测终端对于接地（地面）电压来说是高压
　　- 被测终端的共模电压超出其他设备的测量范围
　　- 被测单元与测量仪器之间的净电流超过要求
　　Fylde的许多产品都有高共模范围和/或带有极好的共模抑制工具的高输入阻抗。通常这些放大器比隔离放大器性能要优越，尽管测量装置的安全性是最重要的。

隔离放大器

　　FE-560-IA是高压隔离放大器和衰减器，可以在信号地和输出地之间产生最高可达1.5KV的电流隔离。该放大器增益从1/100到x100，在所有阶段增益精度为+/-0.1% 。隔离模式抑制高于150dB（增益为100时）。包含三点有源滤波器，由插入式电阻网络设定，隔离放大器的操作频率可以达到50kHz。
